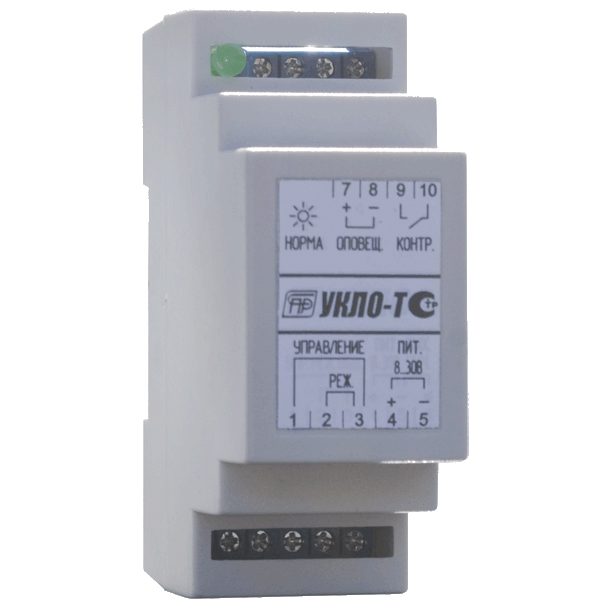

УКЛО-Т контрольное устройство Спецприбор

3910

Нет в наличии

Описание

УКЛО-Т – устройство контроля линии оповещения, применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения.

Устройство может использоваться также для увеличения нагрузочной способности прибора управления при управлении несколькими устройствами оповещения.

Устройство осуществляет контроль линии с нормально-включенными устройствами оповещения типа табло и транспарантов. Контроль осуществляется как током обратной полярности, так и по величине прямого тока потребления оповещателей.

Устройство обеспечивает:

  • контроль цепи управления (цепи от ПУ до УКЛО) на обрыв и короткое замыкание,
  • контроль цепей оповещения (цепи от УКЛО до УО) на обрыв и КЗ током обратной полярности – в дежурном режиме и по току потребления – в режиме включения УО,
  • световую индикацию целостности контролируемых цепей,
  • сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль»,
  • подачу напряжения от внешнего источника питания на УО по сигналу ПУ,
  • работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1Гц).

Устройство контроля включается в разрыв линии оповещения между ПУ и УО.

УКЛО должно устанавливаться вне взрывоопасных зон. Устройство рассчитано на непрерывную круглосуточную работу.

Особенности устройства:

  • монтируется в разрыв линии оповещения,
  • два режима работы: контроля и управления,
  • световая и электрическая сигнализация исправности линии,
  • непрерывное или прерывистое управление оповещателями,
  • высокая нагрузочная способность,
  • широкий диапазон питающих напряжений,
  • низкое энергопотребление,
  • установка на стандартную 35мм DIN-рейку.

Детали

Производитель

Степень защиты оболочки

Напряжение питания

Температура эксплуатации

Габаритные размеры

Файлы для скачивания

Инструкция УКЛО-Т (manual_uklo_t_2017.pdf, 622 Kb) [Скачать]
