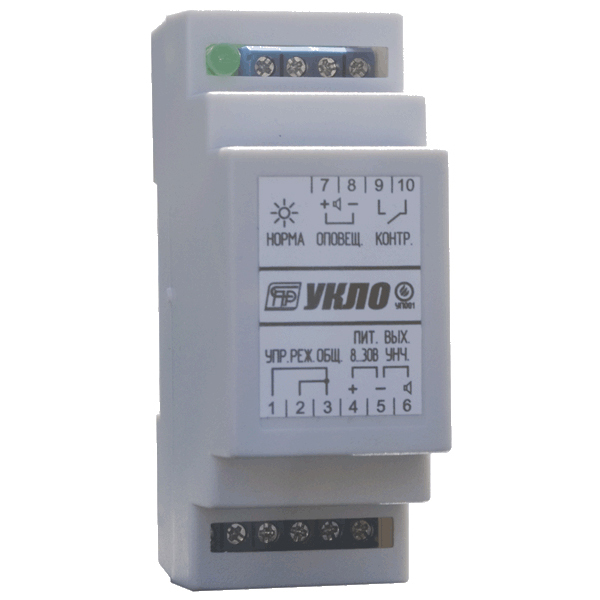

УКЛО контрольное устройство Спецприбор

3420

Нет в наличии

Описание

УКЛО – устройство контроля линии оповещения, применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения.

Устройство может использоваться также для увеличения нагрузочной способности прибора управления при управлении несколькими устройствами оповещения.

Устройство предназначено для контроля линии с нормально выключенными тревожными оповещателями (сиренами, аварийными табло и т.п.). Контроль осуществляется током обратной полярности.

Устройство обеспечивает:

  • контроль цепи управления (цепи от ПУ до УКЛО) на обрыв и короткое замыкание,
  • контроль цепей оповещения (цепи от УКЛО до УО) на обрыв и КЗ током обратной полярности – в дежурном режиме,
  • световую индикацию целостности контролируемых цепей,
  • сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль»,
  • подачу напряжения от внешнего источника питания на УО по сигналу ПУ,
  • работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1Гц).

Устройство контроля включается в разрыв линии оповещения между ПУ и УО.

УКЛО должно устанавливаться вне взрывоопасных зон. Устройство рассчитано на непрерывную круглосуточную работу.

Особенности устройства:

  • монтируется в разрыв линии оповещения,
  • два режима работы: контроля и управления,
  • световая и электрическая сигнализация исправности линии,
  • непрерывное или прерывистое управление оповещателями,
  • высокая нагрузочная способность,
  • широкий диапазон питающих напряжений,
  • низкое энергопотребление,
  • установка на стандартную 35мм DIN-рейку.

Детали

Производитель

Степень защиты оболочки

Напряжение питания

Температура эксплуатации

Габаритные размеры

Файлы для скачивания

Инструкция УКЛО (manual_uklo_2019.pdf, 609 Kb) [Скачать]
