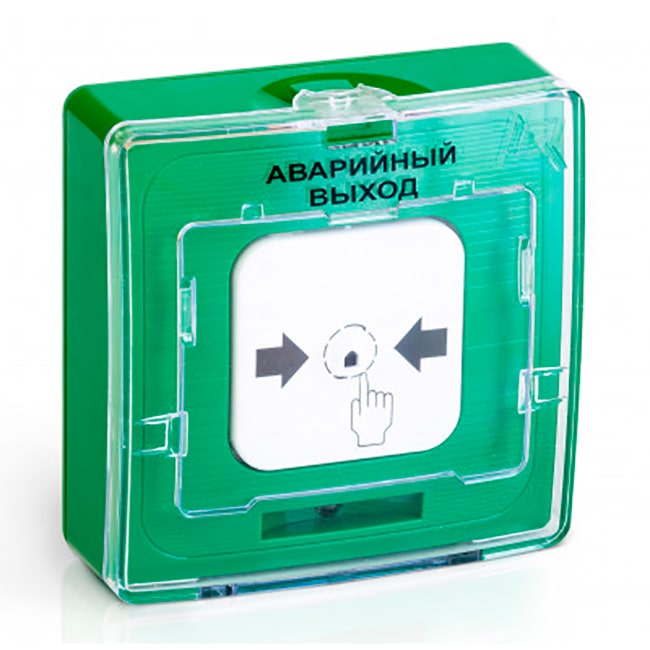

УДП 513-10 исп.1 ‘Аварийный выход’ ручной извещатель Рубеж

Описание

УДП 513-10 исп.1 – устройство дистанционного пуска электроконтактное предназначено для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации.

Устройство состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммниками для внешних подключений.

УДП предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими контроль сухих контактов и не выдающими в шлейф напряжение питания. Устройство содержит в своем составе перекидное реле типа ‘сухой контакт’ и при нажатии кнопки сработки происходит переключение контактов реле, замыкая одну цепь и размыкая другую.

Основные характеристики Рубеж УДП 513-10 исп.1:

• надпись «Аварийный выход»,
• цвет зеленый,
• красный светодиод для информации о режимах работы дистанционного пуска и исправной работы,
• питание осуществляется от внешнего источника питания 12/24 В, для предотвращения выхода из строя при нажатии кнопки необходима установка токоограничительного резистора Rогр,
• передача сигнала осуществляется по отдельной линии (ШС), не связанной с линией питания.
