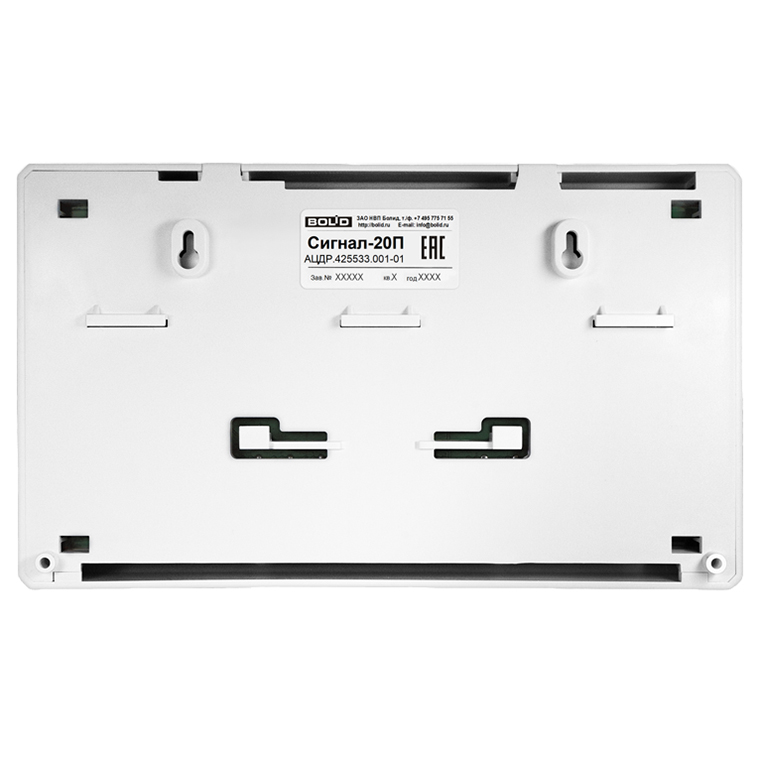

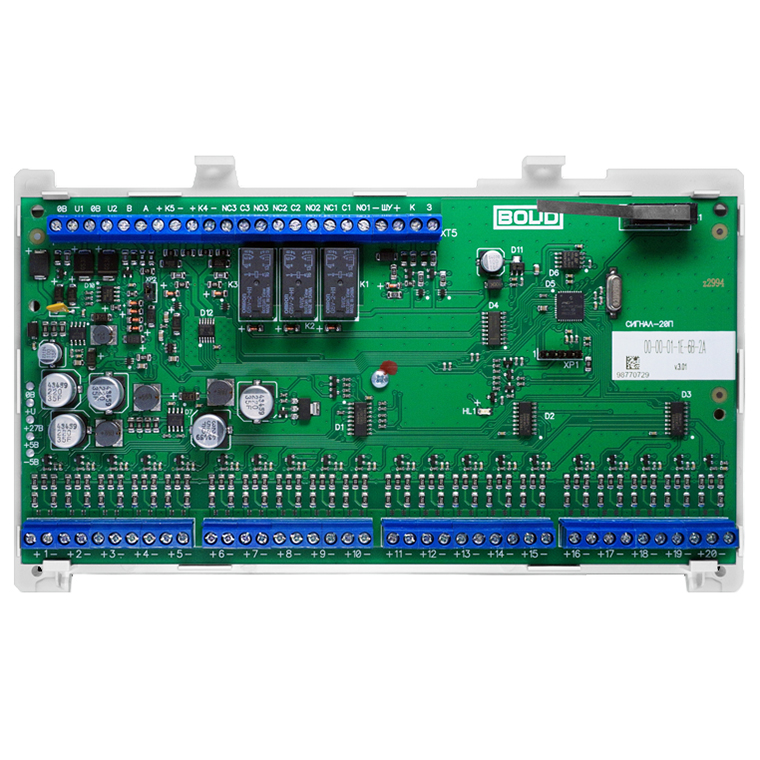

Сигнал-20П (SMD) прибор приемно-контрольный Болид

Описание

Сигнал-20П – приемно-контрольный охранно-пожарный прибор (адресный расширитель шлейфов), предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Работает под управлением сетевого контроллера, в качестве которого могут вы ступать пульт контроля и управления С2000М, а также компьютер с установленным программным обеспечением АРМ «Орион» или «Орион Про».

Электропитание блока осуществляется с помощью одного или двух (основной+резервный) источников постоянного тока напряжением 12В или 24В.

Блок предназначен для установки внутри закрытых неотапливаемых помещений и рассчитан на круглосуточный режим работы. Конструкция блока не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

Особенности приемно-контрольного прибора Сигнал-20П:

• до 20 радиальных шлейфов сигнализации,
• программируемый выбор типа шлейфов сигнализации:
  • тип 1: пожарный дымовой двухпороговый,
  • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей),
  • тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС),
  • тип 4: охранный,
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя,
  • тип 6: технологический,
  • тип 7: охранный входной,
  • тип 11: тревожный,
  • тип 12: программируемый технологический,
  • тип 16: пожарный ручной,
  • тип 17: водосигнальный,
  • тип 18: пожарный пусковой,
• управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»,
• подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие),
• программируемые выходы (37 локальных тактик управления),
• контроль двух выходов на обрыв и короткое замыкание,
• 2 ввода питания: для подключения основного и резервного источников питания.
