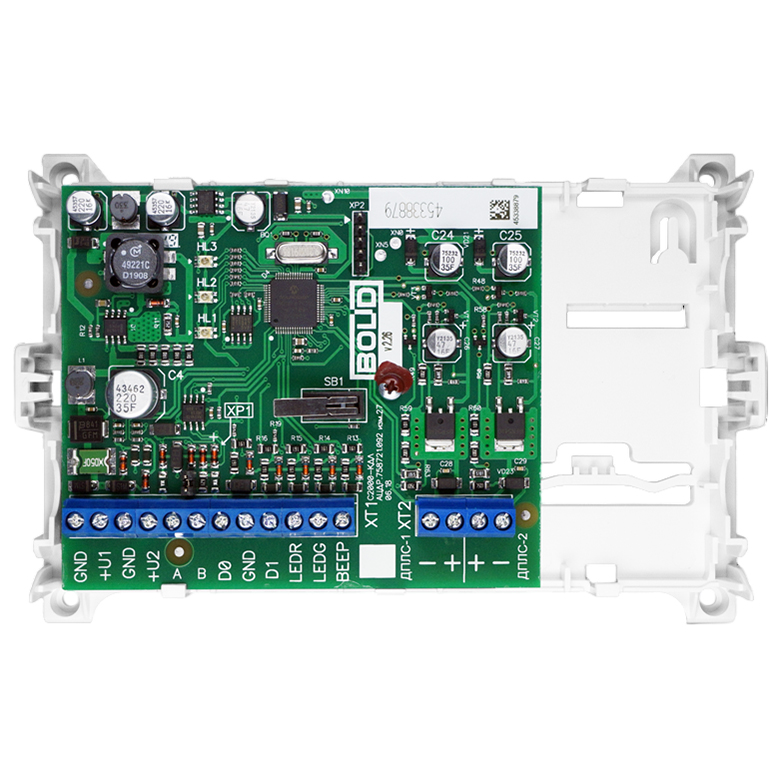

С2000-КДЛ контроллер линии Болид

3825

Нет в наличии

Описание

С2000-КДЛ – двухпроводный адресный контроллер для подсистемы передачи извещений СПИ-2000А. Работает в составе ИСО Орион. Связь с контролем короткого замыкания и обрыва осуществляется через кольцевую двухпроводную линию связи. Локализация короткозамкнутых участков ДПЛС достигается путём применения изоляторов короткого замыкания БРИЗ и БРИЗ исп.01. При работе с адресно-аналоговыми дымовыми извещателями можно:

  • назначать порог предварительного оповещения «Внимание» и порога «Пожар»,
  • устанавливать временные зоны «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» для каждой временной зоны отдельно,
  • назначать уровень запылённости,
  • передавать извещение «Требуется обслуживание», «Внимание», «Пожар»и «Неисправность».

Контроллер работает с адресными извещателями С2000-ИП и ИПР 513-3А. Поддерживает работу с двухадресными счётчиками расхода С2000-АСР2, подсчитывающие поступающие с механических или электрических счётчиков импульсов. Есть возможность подключения адресных охранных извещателей С2000-ИК, С2000-ШИК, С2000-ПИК, С2000-СТ, С2000-СМК, С2000-СМК Эстет, С2000-В, С2000-СВЧ, С2000-СТИК и С2000-КТ. При необходимости можно подключить адресный измеритель влажности температуры С2000-ВТ. Двухпроводная линия связи дает возможность подключить неадресные охранные и пожарные извещатели с выходом сухой контакт С2000-АР1, С2000-АР2 и С2000-АР8. Подключив адресный релейный блок С2000-СП2 станет возможным управлять исполнительными устройствами. Среди поддерживаемых устройств контроля доступа считыватель TM ключей, Proximity карт и клавиатур для считывания PIN-кодов с интерфейсом Touch Memory или Wiegand. Управление разделами возможно централизованное и локальное. Состояние зон отображается на выносном светодиодном индикаторе и передаётся на пульт С2000 или АРМ Орион также, как и сообщения по интерфейсу RS-485.

По запросу от ДИП-34А и С2000-ИП в интерфейс RS-485 передаются значения сопротивления шлейфов адресных расширителей, задымлённости и температуры окружающей среды. Для измерения влажности и температуры с изменяющими порогами при включении и выключении исполнительных устройств, С2000-КДЛ используется совместно с С2000-ВТ и С2000-ИП. Подключённые адресные устройства питаются по двухпроводной линии связи. Контроллер соответствует Европейскому стандарту EN54.

Особенности контроллера С2000-КДЛ:

  • подключение до 127 устройств,
  • до 512 кодов,
  • двухпроводная линия длиной до 700 метров,
  • контроль короткого замыкания и обрыва,
  • локализация короткозамкнутых участков ДПЛС,
  • питание устройств по двухпроводной линии связи,
  • работа с ДИП-34А, С2000-ИП и ИПР 513-ЗА,
  • работает с счётчиками С2000-АСР2,
  • подключение С2000-ИК, С2000-ШИК, С2000-ПИК, С2000-СТ, С2000-СМК, С2000-СМК Эстет, С2000-В, С2000-СВЧ, С2000-СТИК и С2000-КТ,
  • работает с измерителем С2000-ВТ,
  • подключение С2000-АР1, С2000-АР2 и С2000-АР8,
  • управление устройствами через С2000-СП2,
  • подключение считывателей TM ключей, Proximity карт и клавиатур для ввода pin-кода,
  • поддерживает интерфейс Touch Memory и Wiegand,
  • централизованное и локальное управление разделами,
  • индикация состояния зон,
  • получение на пульт С2000 или АРМ Орион через интерфейс RS-485 состояния зон и сообщения,
  • передача значений сопротивления шлейфов, задымлённости и температуры,
  • измерение влажности и температуры.

Детали

Производитель

Тип устройства

Интерфейс

Интерфейс подключения

Память идентификаторов

Память событий

Подключаемых считывателей

Длина двухпроводной линии

Звуковая/световая индикация

Тампер вскрытия

Программирование с ПК

Напряжение питания

Температура эксплуатации

Габаритные размеры

Файлы для скачивания

Инструкция на С2000-КДЛ (passport_c2000-kdl.pdf, 1,030 Kb) [Скачать]
