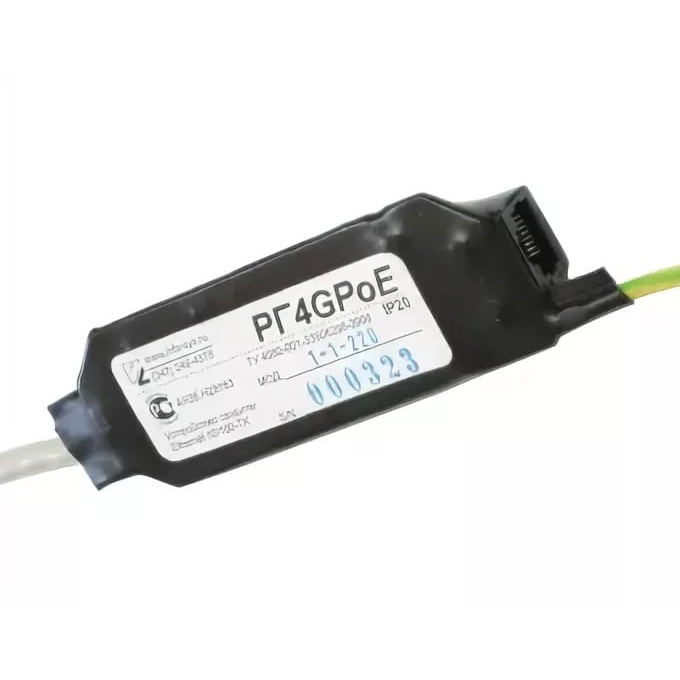

РГ4GPoE Исп.2 (male-female) защита IP цепей Info-Sys

Описание

РГ4GPoE Исп.2 – грозозащита для защиты сетевого оборудования Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (High Power Over Ethernet IEEE 802.3af), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.

Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet — данный модуль поддерживает обе схемы.

В устройстве Исполнения 2 отрезок патч-корда, оконцованного вилкой RJ45, монтируется в устройстве при изготовлении. В зависимости от спецификации заказа длина может варьироваться от 0.25 до 2 метров. Стандартное значение 0.5 метра.

В основе работы устройств лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя. Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.
