NI-TW плата интерфейса Parsec

6800 руб.

Описание

NI-TW – интерфейс предназначен для сопряжения контроллеров серии NC системы ParsecNET со считывателями, работающими в стандартах Touch Memory и Wiegand.

Интерфейс NI-TW обеспечивает:

  • преобразование формата данных подключаемого считывателя в формат систем Parsec,
  • адресацию считывателей при работе контроллеров системы в режиме двухстороннего прохода,
  • возможность работы с картоприемниками.

Интерфейс обеспечивает возможность подключения двух неадресных считывателей на вход контроллеров NC-1000/NC-5000/NC-32K/NC-32K-IP.

При установке в корпусе контроллера питание интерфейса осуществляется от платы контроллера и не требует никаких дополнительных подключений.

В случае, если по каким-либо причинам требуется размещение интерфейса вне корпуса контроллера, допустимо использование внешнего источника питания напряжением 8-16В постоянного тока. Ток, потребляемый платой интерфейса — не более 30мА.

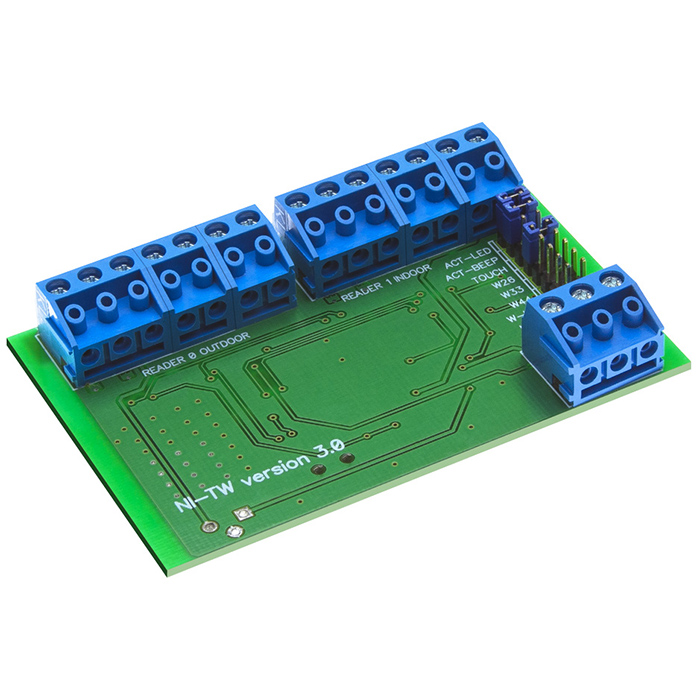

Клеммные колодки в верхней части платы предназначены для подключения считывателей. Часть их, расположенная с левой стороны, предназначена для подключения внешнего считывателя. Колодки с правой стороны предназначены для подключения внутреннего считывателя. Клеммные колодки, расположенные в нижней части платы, предназначены для подключения к контроллерам NC-1000/NC-5000/NC-32K/NC-32K-IP.

Особенности платы интерфейса NI-TW:

  • выполнен на печатной плате без корпуса,
  • масса — 39г,
  • относительная влажность 0…95% (без конденсата).

Детали

Производитель

Преобразуемые интерфейсы

Гальваническая развязка

Питание

Температура эксплуатации

Габаритные размеры

Файлы для скачивания

Инструкция NI-TW (NI-TW_dwg.zip, 22 Kb) [Скачать]
