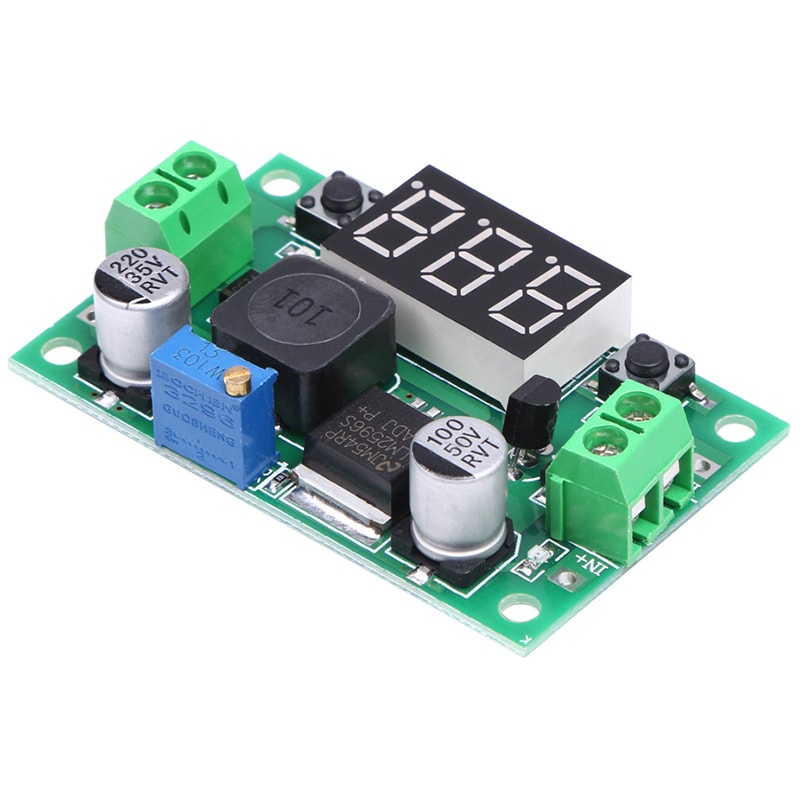

LM2596 (DC-DC) преобразователь напряжения

Описание

LM2596 – импульсный понижающий регулируемый стабилизатор постоянного напряжения. Источник питания может применяться в широком спектре устройств. К безусловным достоинствам относится работа в ощутимом диапазоне входного напряжения. Вместе с большим КПД это дает хорошие результаты при последовательном включении DC-DC LM2596 с химическими источниками тока, солнечными панелями или ветряными генераторами.

Дополнив преобразователь DC-DC LM2596 трансформатором, выпрямителем и фильтром получим блок питания. На входе стабилизатора напряжение должно быть большее выходного минимум на 1.5 В. При потреблении мощности от DC-DC LM2596 более десяти Вт следует применять средства охлаждения.

Предусмотрены крепежные отверстия под винт. Клеммников нет. Под микросхемой есть отверстия с металлизацией для дополнительного отвода тепла на обратную сторону платы.

Основные характеристики:

• диапазон напряжения на входе 3-40В (DC) / на выходе 1.5-35В (DC),
• эффективность преобразования (КПД): до 92%,
• частота переключения 150 кГц,
• влияние изменения входного напряжения на уровень выхода: ± 0.5%,
• поддержание установленного напряжения с точностью: ± 2.5%,
• выходной ток: номинальный до 1 А, от 1 до 2 А заметно возрастает нагрев, предельный 3 A (требуется дополнительный радиатор).
