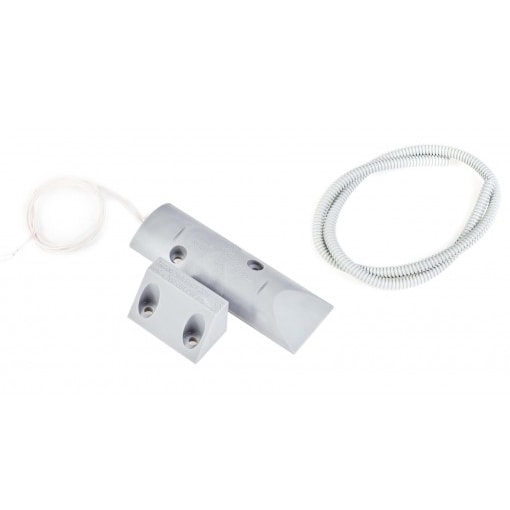

ИО 102-20 А2П (2) извещатель магнитоконтактный КСС

164

Описание

ИО 102-20 А2П (2) – извещатель охранный точечный магнитоконтактный, предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP44.

Подключение датчика к шлейфу осуществляется с помощью проводов, помещенных в металлический или пластмассовый гофрорукав длиной 0.6 метра.

Особенности извещателя ИО 102-20 А2П (2):

  • расстояние при выдаче сигнала «Тревога» на магнитопроводящем основании не более 65мм,
  • расстояние при восстановлении в «Дежурный режим» на магнитопроводящем основании не менее 30мм,
  • расстояние при выдаче сигнала «Тревога» на магнитонепроводящем основании не более 80мм,
  • расстояние при восстановлении в «Дежурный режим» на магнитонепроводящем основании не менее 45мм,
  • корпуса блоков извещателя из пластмассы,
  • минимальное значение силы постоянного или переменного тока — 0.001А,
  • максимальное значение силы постоянного или переменного тока — 0.5А,
  • минимальное значение коммутируемого напряжения — 0.02В,
  • максимальное значение коммутируемого напряжения — 72В,
  • максимальное значение коммутируемой мощности — 10Вт,
  • выходное электрическое сопротивление замкнутых контактов извещателя — не более 0.5Ом,
  • извещатель сохраняет работоспособность в диапазоне температур -50…+50°С и относительной влажности до 98% при температуре 35°С без конденсации влаги,
  • извещатель рассчитан на непрерывную круглосуточную работу,
  • пластиковый защитный рукав,
  • срок службы извещателя — не менее 8 лет,
  • диаметр крепежных отверстий — 5.5мм.

Детали

Производитель

Зазор срабатывания

Взрывозащищенный

Тип монтажа

Для металлических конструкций

Температура эксплуатации
