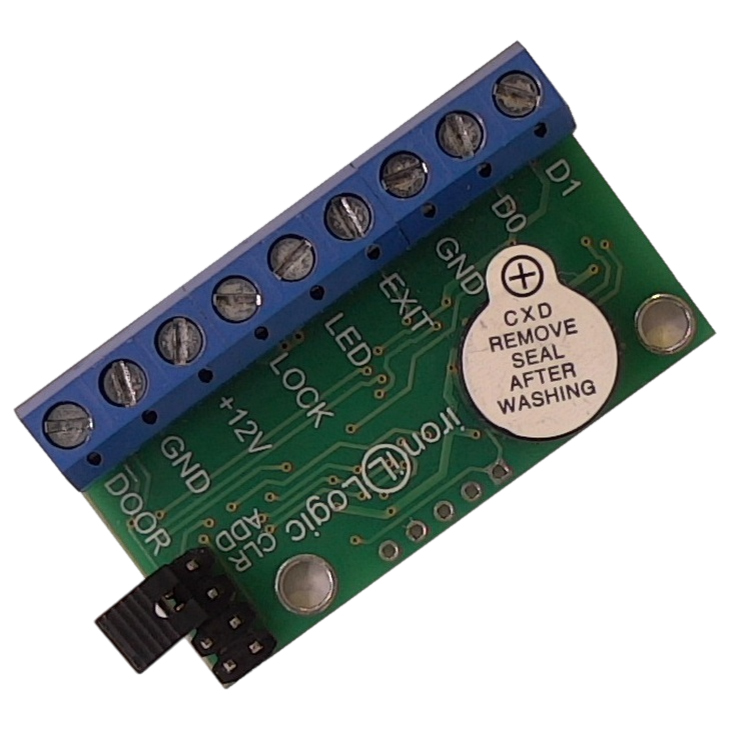

Z-5R (мод. Wiegand) автономный контроллер Iron Logic

Описание

Z-5R (мод. Wiegand) – автономный контроллер СКУД.

Предназначен для использования в системах контроля и управления доступом (СКУД) в качестве автономного контроллера с силовым транзистором на выходе для управления внешними устройствами. В качестве входных устройств допускается подключение контактора ключей Dallas Touch Memory (ключи DS1990A) или бесконтактного считывателя proximity-карт, эмулирующего протокол iButton (Dallas Touch Memory) или Wiegand (26-42 бит).

Контроллер позволяет подключить следующее оборудование:

• внешний считыватель proximity-карт или контактор;
• электромагнитный или электромеханический замок;
• кнопку открывания замка (нормально разомкнутую);
• внешнее управление светодиодом считывателя;
• датчик положения двери.

Во избежание пробоя выходного транзистора не рекомендуется использовать контроллер с электромагнитными замками, имеющими встроенный колебательный контур.

Основные характеристики Iron Logic Z-5R:

• режимы работы: Обычный/ACCEPT/TRIGGER/Блокировка/Реле;
• количество ключей: 1363;
• типы записываемых ключей: простой, мастер, блокирующий;
• интерфейс связи со считывателем: Dallas TM (iButton), Wiegand 26, 34, 37, 40, 42;
• макс. длина линии от считывателя до контроллера: Dallas Touch Memory — не более 15 м, Wiegand — не более 100 м;
• тип исполнительного устройства: электромеханический/электромагнитный замок;
• установка длительности открывания замка: от 0.1 до 220 c (заводское значение — 3 с);
• световая и звуковая индикация режимов работы;
• ток потребления: 45 мA;
• ток коммутации: 5 А;
• питание: 9-24 В (DC);
• возможность записи содержимого памяти контроллера в ключ DS1996L и наоборот;
• возможность программирования контроллера с помощью адаптера;
• защита от неправильного включения;
• размеры: 46×26×15 мм;
• температура эксплуатации: -40…+50 °C.
