УК-20/1 устройство коммутационное ИВС

Описание

УК-20/1 – устройство коммутационное применяется в системах охранно-пожарной сигнализации и предназначено для управления подключением и отключением приборов, входящих в состав систем охранно-пожарной сигнализации, и коммутацией исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) к сети переменного тока номинальным напряжением 220 В или источнику постоянного тока до 28 В путем замыкания контактов реле.

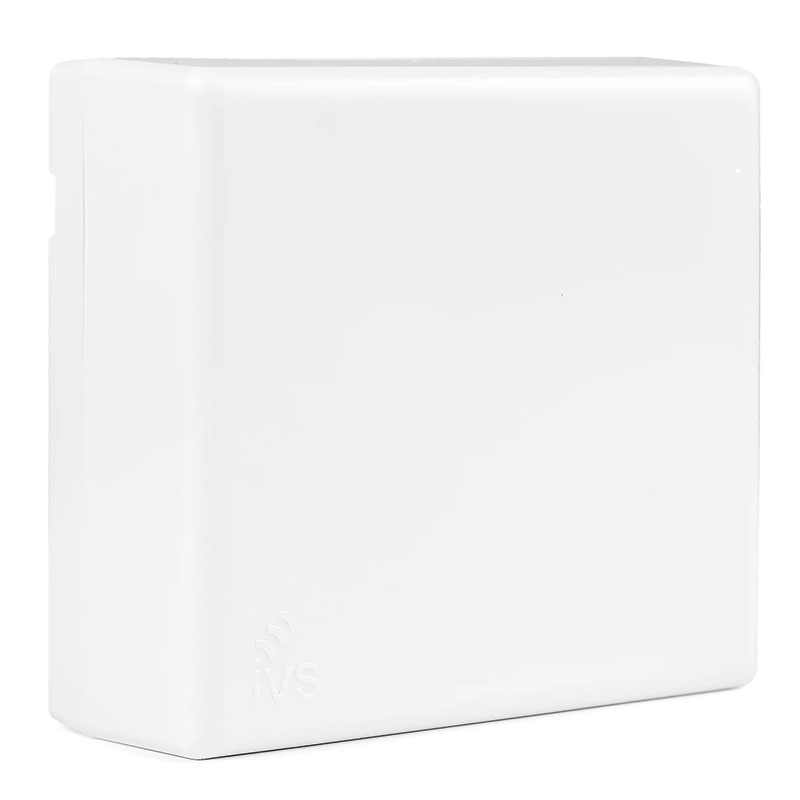

Конструкция представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию посредством защелок. На плате расположены элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью 4 отверстий в основании, доступ к которым обеспечивается после снятия корпуса, крепящегося посредством защелок.

Основные характеристики ИВС УК-20/1:

• нормально-разомкнутый контакт реле, на замыкание;
• количество исполнительных реле: 1;
• входное напряжение 12 В;
• температура эксплуатации: -10…+50°С;
• габаритные размеры: 80×80×36 мм.
