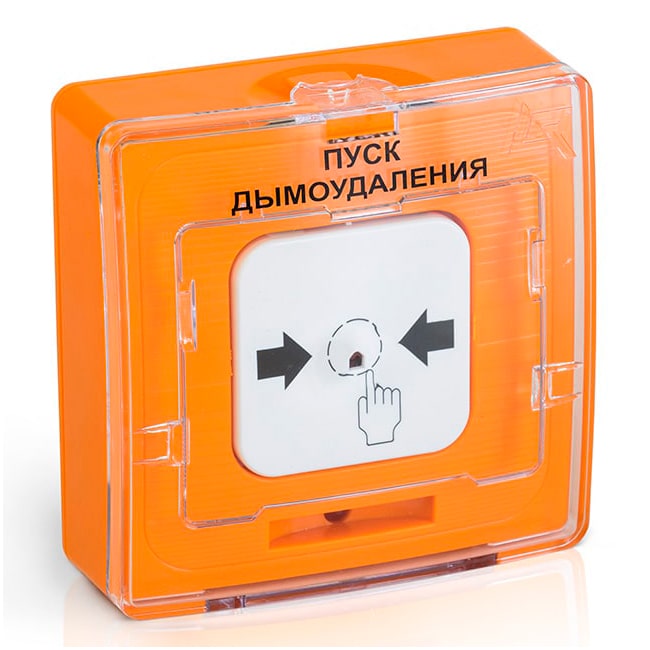

УДП 513-10 исп.1 «Пуск дымоудаления» ручной извещатель Рубеж

Описание

УДП 513-10 исп.1 – устройство дистанционного пуска электроконтактное предназначено для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации.

Устройство состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммниками для внешних подключений.

УДП предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими контроль сухих контактов и не выдающими в шлейф напряжение питания. Устройство содержит в своем составе перекидное реле типа «сухой контакт» и при нажатии кнопки сработки происходит переключение контактов реле, замыкая одну цепь и размыкая другую.

Основные характеристики Рубеж УДП 513-10 исп.1:

• надпись «Пуск дымоудаления»;
• цвет зеленый;
• красный светодиод для информации о режимах работы дистанционного пуска и исправной работы;
• питание осуществляется от внешнего источника питания 12/24 В, для предотвращения выхода из строя при нажатии кнопки необходима установка токоограничительного резистора Rогр;
• передача сигнала осуществляется по отдельной линии (ШС), не связанной с линией питания.
