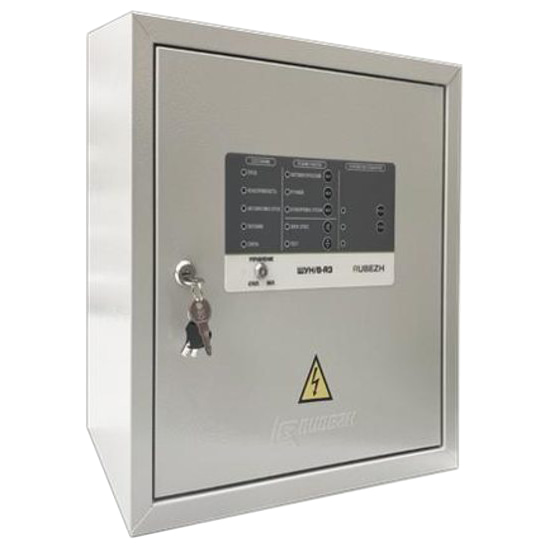

ШУН/В-11-00-R3 шкаф управления Рубеж

Описание

ШУН/В-11-00-R3 – шкаф управления пожарный, предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3 или автономно.

Управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

Основные характеристики Рубеж ШУН/В-11-00-R3:

• обеспечивает работу с трехфазными электродвигателями номинальной мощностью 11 кВт,
• контроль наличия и параметров электропитания на вводе сети,
• контроль исправности основных цепей электрической схемы прибора,
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание,
• контроль силовой цепи питания двигателя,
• местное переключение режима управления электроприводом на один из 3-х режимов: Автоматический/Ручной/Отключен,
• передача в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3,
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
