ШТВ-Н-6.6.5-4ААА-Т1-МС1 шкаф всепогодный ЦМО

Описание

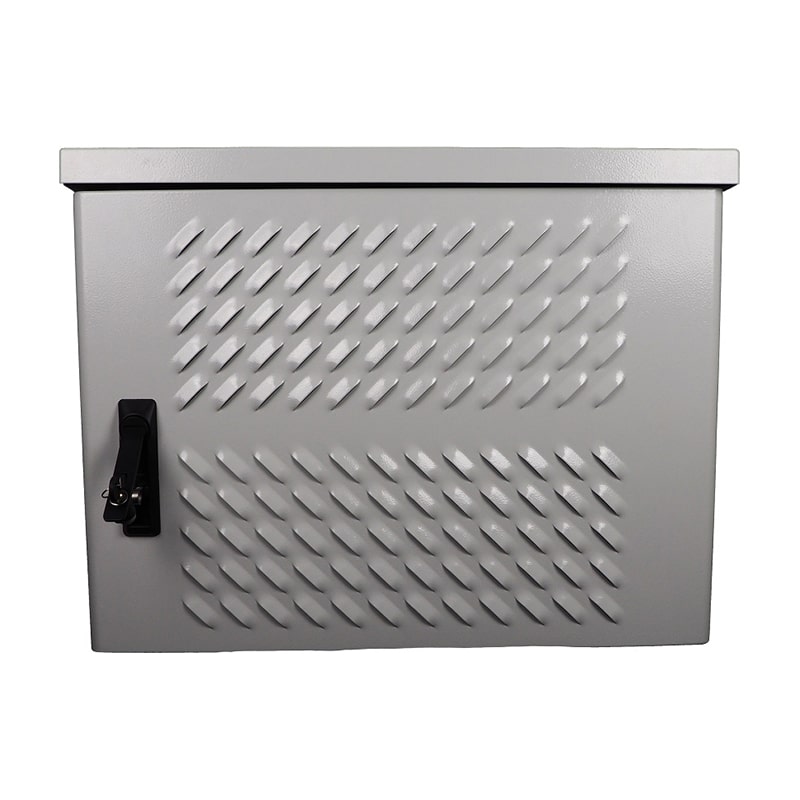

ШТВ-Н-6.6.5-4ААА-Т1-МС1 – шкаф всепогодный настенный 6U (Ш600×Г500), комплектация Т1 с контроллером MC1 и датчиками.

Укомплектованные шкафы серии ШТВ-Н-Т1-MC1 представляют собой готовое решение с системой мониторинга и контроля микроклимата.

Она включает установленные в шкафу контроллер Rem-MC1 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Цифровой модуль Rem-MC-DMTH поддерживает заданную температуру и влажность в установленных параметрах круглый год, а также для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусматриваются функции ‘холодного’ и ‘горячего’ старта и ‘влажного старта’.

Изделие в климатическом исполнении У1 по ГОСТ 15150–69 предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С.

Шкаф крепится на стену при помощи четырёх уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект поставки).

В основании шкафа предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество и диаметр отверстий для установки кабельных вводов по желанию заказчика. В комплект изделия входит один кабельный ввод для подключения питания шкафа.

Питание изделия осуществляется от внешней электрической сети напряжением 220 В переменного тока частотой 50 Гц.

Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.

Допустимая распределённая статическая нагрузка до 150 кг.

Корпус имеет металлическую сварную конструкцию, внутри покрыт слоем утеплителя с фольгированным покрытием, что улучшает термоизоляцию и уменьшает теплопотери через стенки шкафа. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей.

Двери имеют перфорацию, которая обеспечивает вентиляцию установленного в них оборудования, но при этом исключает прямой доступ в полость шкафа и попадание в него инородных предметов. В дверь встроена система вентиляции, состоящая из модуля вентиляторного и фильтра. Максимальный угол открытия двери шкафа 120°. На кронштейне, расположенном на верхней петле двери, находится датчик открытия дверей. Степень защиты, обеспечиваемой оболочками от наружного механического удара — IK10.
