ШПС-24 исп.12 монтажный шкаф Болид

Описание

ШПС-24 исп.12 – шкаф с резервированным источником питания. Предназначен для размещения приборов пожарной автоматики, приемно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020.

ШПС рассчитаны на совместное использование с ППКУП ‘Сириус’, пультом контроля и управления охранно-пожарным С2000М и их исполнениями.

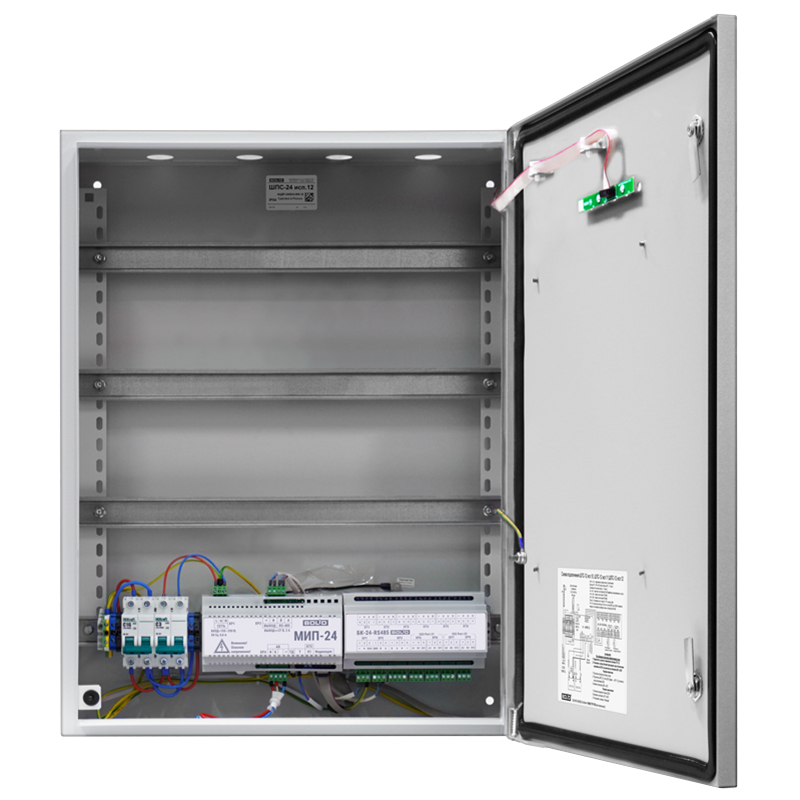

Представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО ‘Орион’: Сигнал-10, Сигнал-20П, С2000-4, С2000-КДЛ, С2000-КПБ, С2000-СП1, С2000-ПИ, С2000-КДЛ-2И, Рупор исп.02, С2000-PGE, С2000-PGE исп.01, С2000-Ethernet, С2000-РПИ и другие, имеющие возможность крепления на DIN-рейку.

Основные характеристики Болид ШПС-24 исп.12:

• количество вводов питания: 2,
• имеет две изолированные линии интерфейса RS-485 для подключения внешних устройств,
• обеспечивает возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями,
• внутри установлен модуль источника питания МИП-24 (24В, 2А) с резервированным питанием от аккумуляторных батарей,
• внутри установлен блок коммутации БК-24-RS485,
• внутри установлен общий автоматический выключатель для защиты от перегрузок по току МИП-24 и дополнительных подключаемых потребителей с номинальным напряжением питания 220В, 50Гц (тип ‘С’, 16А),
• внутри установлен индивидуальный автоматический выключатель для защиты МИП-24 (тип ‘С’, 3А),
• возможность установки монтажного комплекта МК-1,
• класс защиты IР54.
