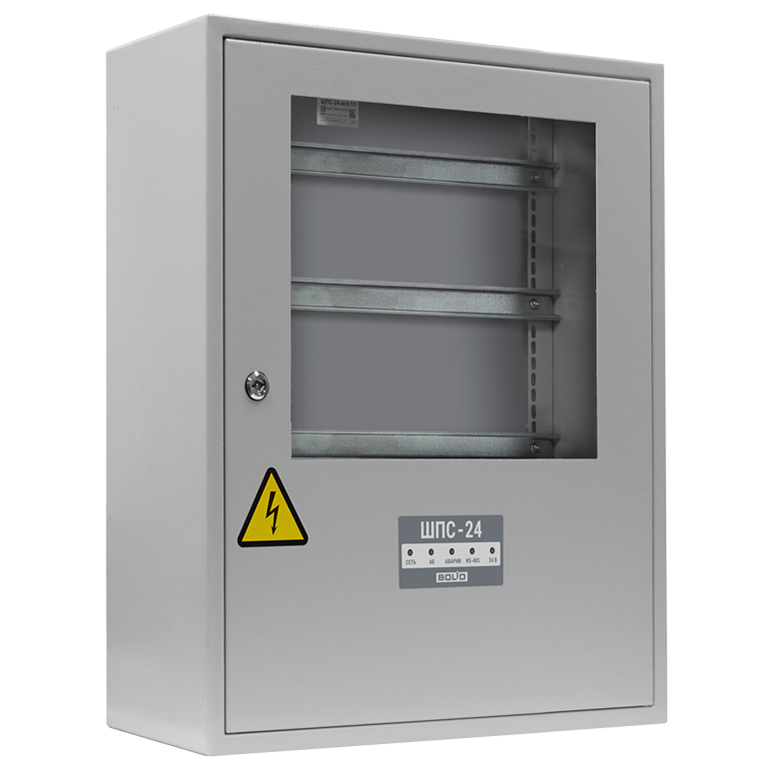

ШПС-24 исп.11 монтажный шкаф Болид

Описание

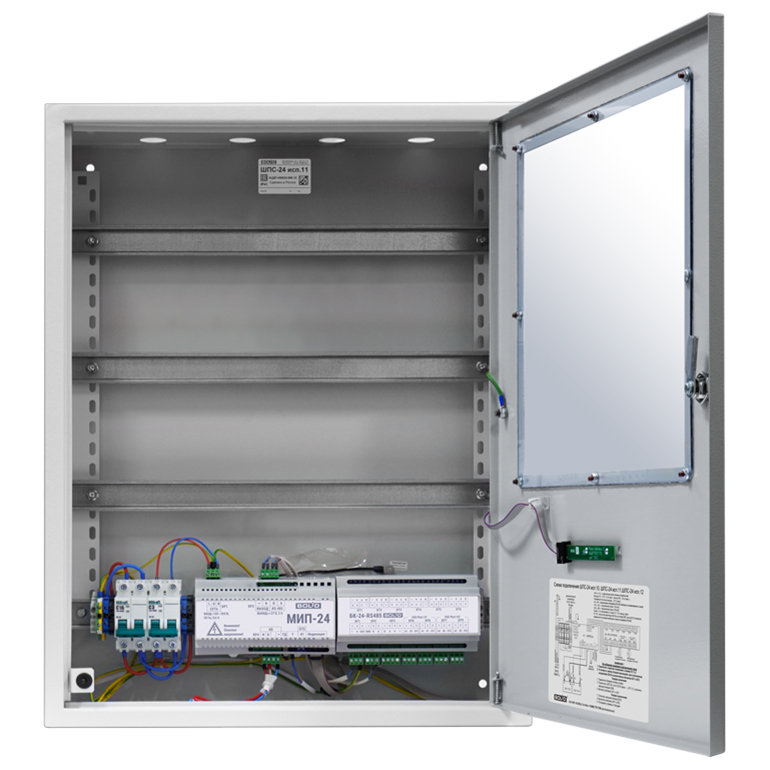

ШПС-24 исп.11 – шкаф с резервированным источником питания, предназначен для размещения в нем приборов пожарной автоматики, приемно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитан на совместное использование с ППКУП «Сириус», пультом контроля и управления охранно-пожарным «С2000М» и их исполнениями.

Основные характеристики Болид ШПС-24 исп.11:

• корпус с прозрачным окном;
• количество вводов питания: 2;
• основной источник питания — однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц;
• резервный источник питания — аккумуляторные батареи серии «Болид» АБ1217С или АБ1217М: 2 шт;
• номинальное выходное напряжение: при питании от сети — 27.2 ±0.6 В, при питании от АБ — 19-27 В;
• номинальный суммарный ток нагрузки: 2 А;
• общее количество выходов напряжением «24 В» для подключения приборов, устанавливаемых внутри ШПС: 7;
• макс. ток по одному выходу «24 В»: 0.4 А;
• макс. потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями): 120 ВА;
• общее количество выходов «RS-485» для подключения линий интерфейса, устанавливаемых внутри ШПС: 7;
• количество изолированных интерфейсов RS-485 для подключения внешних устройств: 2;
• длина линии интерфейса RS-485 до каждого из приборов: 10 м;
• длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с: 3000 м;
• электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями: 500 В, 50 Гц;
• класс защиты IР41;
• размеры: 650×500×220 мм;
• масса (с аккумуляторными батареями): 30 кг;
• рабочая температура: от -10 до +40 °C.
