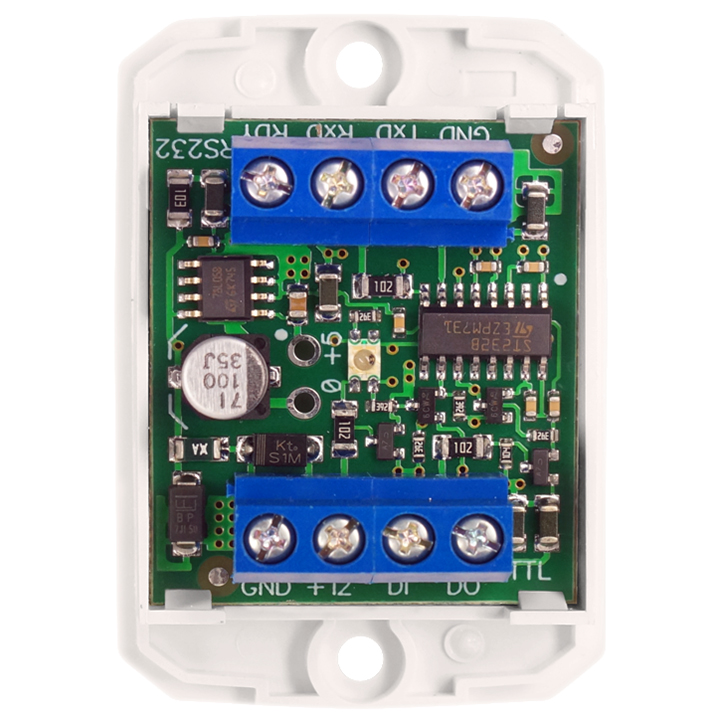

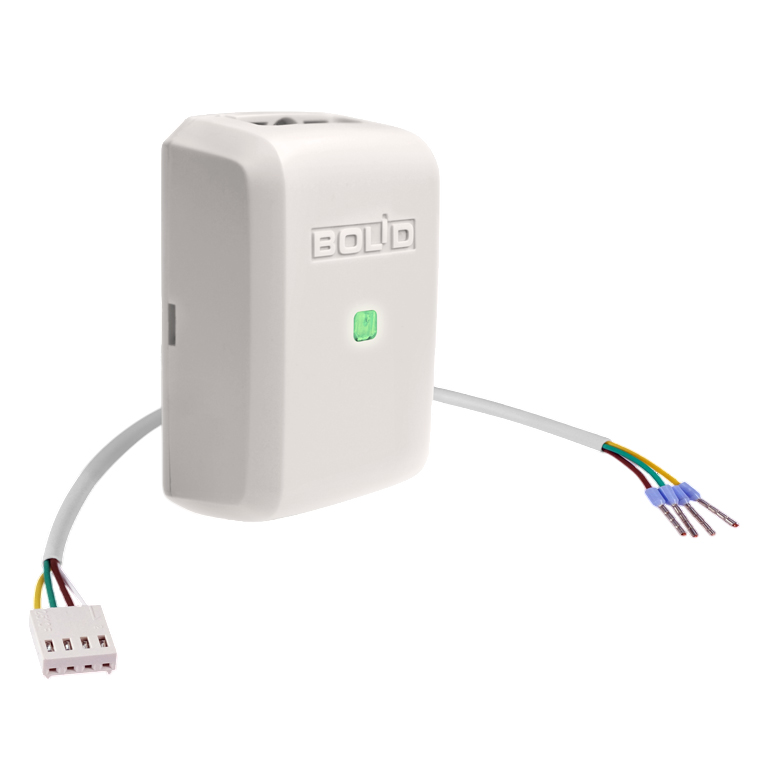

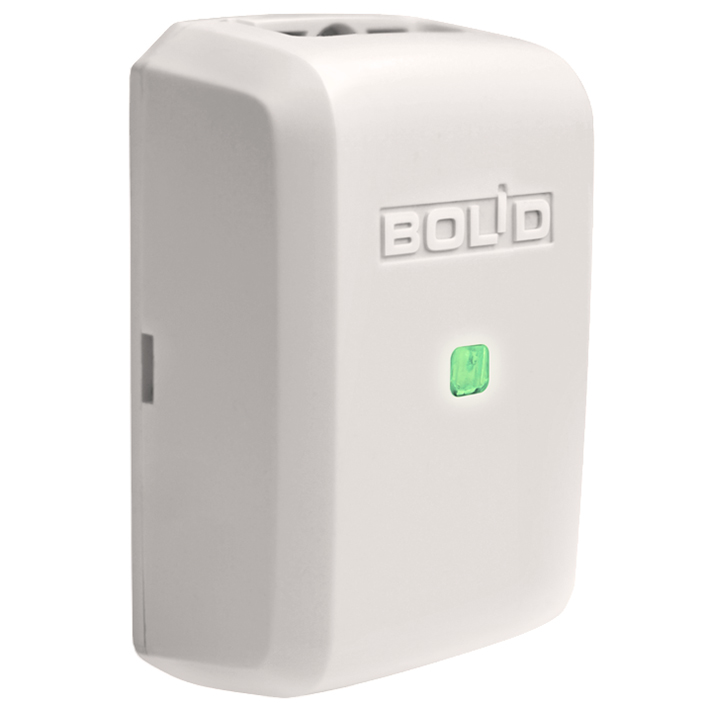

RS232-TTL преобразователь интерфейсов Болид

Описание

RS232-TTL – преобразователь интерфейсов, предназначен для преобразования сигналов интерфейса RS-232 в сигналы последовательного интерфейса с уровнями 5В TTL/CMOS. В ИСО «Орион» используется для подключения радиопередатчика ATS100 радиосистемы передачи извещений LARS или радиопередатчика TRX-150 радиосистемы «Орион Радио» к пульту «С2000М» с целью радиомониторинга охраняемых объектов.

Основные характеристики Болид RS232-TTL:

• преобразование уровней двух сигналов цифрового последовательного интерфейса: одного из RS-232 в 5В TTL/CMOS, одного из 5В TTL/CMOS в RS-232;
• длина линии RS-232: 20 м;
• скорость передачи: 115200 бит/с;
• потребляемый ток: 20 мА;
• питание прибора: от источника постоянного тока;
• напряжение питания: от 9 до 15 В;
• тип подключения к прибору: клеммная колодка под винт, провод от 0.35 до 1.5 мм²;
• индикация передачи данных;
• класс защиты: IР20;
• размеры: 56×38×20 мм;
• температура эксплуатации: -30…+50 °C.
