Описание

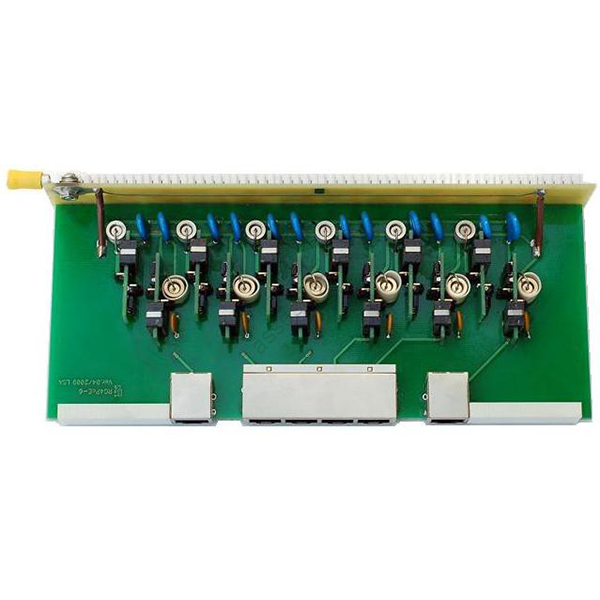

РГ4GPoE-6LSA – модуль для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.

Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль поддерживает обе схемы.

Устройство может быть смонтировано в стойку (19′, 1U) с помощью специального корпуса.

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующего дросселя. Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре. Подавление помехи по цепи питания обеспечивается варистором. Другой варистор обеспечивает привязку потенциала питающих напряжений к потенциалу «Земли». Он же обеспечивает уравнивание потенциалов между сигнальными парами и парами, по которым передается питание РоЕ.
