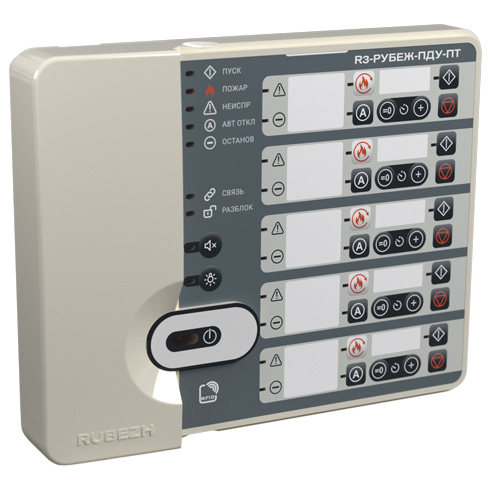

R3-Рубеж-ПДУ-ПТ пульт дистанционного управления (система R3-Link)

Описание

R3-Рубеж-ПДУ-ПТ – пульт дистанционного управления системы пожаротушения, предназначен для дистанционного управления режимами работы многозонной (до 5 зон) системой пожаротушения, подключенной в АЛС одного или нескольких приемно-контрольных приборов R3-Рубеж-2ОП.

Подключается к приемно-контрольным приборам по интерфейсу R3-Link и управляет исполнительными устройствами пожаротушения, подключенными к приемно-контрольным приборам, только в пределах одной сети R3-Link. ПДУ позволяет управлять только модулем пожаротушения МПТ-1-R3.

ПДУ управляет МПТ-1-R3 по 5 направлениям. В каждое направление могут быть приписаны не более 100 модулей — 1 ведущий модуль МПТ и до 99 ведомых, однако суммарное число МПТ на всех направлениях должно быть не более 100. Один ведущий МПТ-1-R3 может быть приписан сразу к нескольким направлениям.

Каждому направлению тушения соответствует своя группа кнопок. В каждом направлении пульт имеет 4 кнопки управления состоянием зоны тушения — ПУСК, СТОП, УПР. АВТ., СБРОС — по нажатию которых происходит соответственно запуск, остановка пожаротушения, включение/отключение автоматики МПТ, сброс пожара в данном направлении.

Кроме этого, в каждом направлении имеется цифровой индикатор, отображающий отсчет задержки времени до запуска тушения (подачи пускового импульса на устройства пожаротушения). Рядом с этим индикатором расположены кнопки управления задержкой, позволяющие увеличить время до пуска тушения либо обнулить время задержки для пуска тушения немедленно.

Основные характеристики Рубеж R3-Рубеж-ПДУ-ПТ:

• удаленное включение и выключение направления тушения, содержащего МПТ-1-R3;
• управление одним или группой из ведущего и ведомых МПТ-1-R3;
• управление автоматикой МПТ-1-R3;
• звуковая сигнализация неисправностей МПТ-1-R3;
• светодиодная индикация состояния МПТ-1-R3, входящих в направления;
• интерфейсы для обмена информацией: USB, R3-Link;
• длина интерфейса R3-Link при объединении устройств в сеть: 10 км;
• длина линии между соседними устройствами интерфейса R3-Link: 1 км;
• кол-во направлений исполнительных устройств: 5;
• класс защиты IР20.
