Парус 12-4,5М блок питания Сибирский Арсенал

5975

Описание

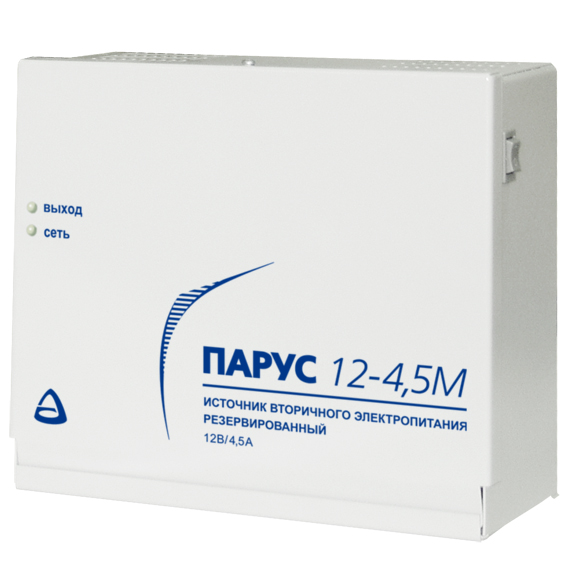

Парус 12-4,5М – источник вторичного электропитания, предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12В постоянного тока.

Имеет на передней панели световые индикаторы: ‘СЕТЬ’ индицирует наличие сетевого напряжения, ‘ВЫХОД’ индицирует наличие выходного напряжения или наличие неисправности.

На боковой панели расположен переключатель ‘Выход’, предназначенный для включения/выключения выходного напряжения. При отключенном переключателе ‘Выход’, индикатор ‘ВЫХОД’ горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.

При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор ‘ВЫХОД’ загорится красным светом и выдаётся однотонный звуковой сигнал.

При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор ‘ВЫХОД’ красным цветом и выдается однотонный звуковой сигнал.

Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.

Заряд аккумулятора происходит в буферном режиме напряжением 13.7…13.9В.

При глубоком разряде АКБ выход +12В отключается, индикатор ‘ВЫХОД’ загорается красным цветом и выдается однотонный звуковой сигнал. При установке разряженного аккумулятора, индикатор ‘СЕТЬ’ горит желтым цветом, пока аккумулятор не будет заряжен.

Особенности блока питания Парус 12-4,5М:

  • металлический корпус,
  • электропитание осуществляется от сети переменного тока 50Гц напряжением от 160В до 250В или от встроенного аккумулятора номинальной емкостью 7Ач/12Ач и напряжением 12В,
  • сохранение работоспособности при пониженном питании от сети переменного тока 50Гц до 160В,
  • возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ,
  • защита от ‘переполюсовки’ и глубокого разряда аккумулятора,
  • пониженное напряжение пульсаций на выходе (не более 30мВ от пика до пика),
  • КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250В не менее 85%,
  • подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220В или от встроенного аккумулятора,
  • 2 светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Детали

Производитель

I выхода, А

U входа

U выхода

Защита от глубокого разряда АКБ

Отсек под АКБ

Выходы с раздельным питанием

Уличное исполнение

Материал корпуса

Температура эксплуатации

Габаритные размеры

Файлы для скачивания

Инструкция Парус 12-4,5М (passport_parus_12_45m.pdf, 263 Kb) [Скачать]
