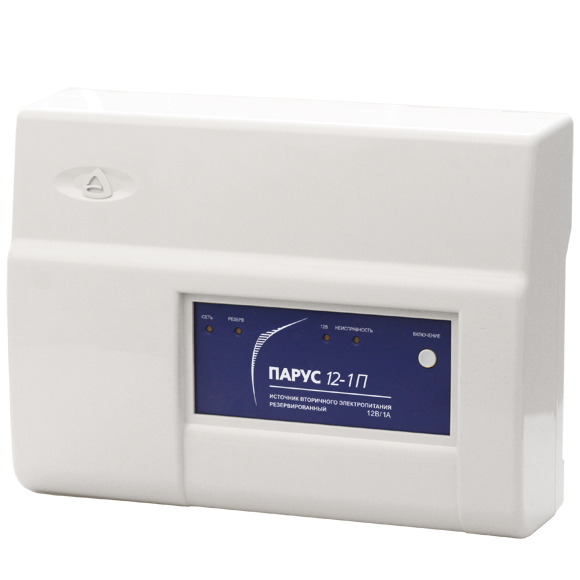

Парус 12-1П, исп. 2 блок питания Сибирский Арсенал

3530

Описание

Парус 12-1П, исп. 2 – источник вторичного электропитания, служит для обеспечения непрерывной работы устройств, требующих напряжения питания 12 В, и предназначен для круглосуточной работы.

При срабатывании защиты от перегрузки отключается выход +12В, индикатор ‘+12В’ мигает красным светом и выдаётся прерывистый звуковой сигнал. Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20…30 с. Не допускается продолжительная работа в режиме короткого замыкания или перегрузки.

В Парус 12-1П исп. 2 применен режим ‘плавного’ включения выходного напряжения, поэтому задержанное появление индикации выходного напряжения является нормальным.

Заряд аккумулятора происходит в буферном режиме напряжением 13.7-13.8В.

При глубоком разряде АКБ выход +12В отключается, индикатор ‘АКБ’ гаснет, индикатор ‘+12В’ кратковременно мигает красным и выдается кратковременный однотонный сигнал. При установке в корпус глубоко разряженного или неисправного аккумулятора индикатор ‘АКБ’ не включается, пока аккумулятор не будет заряжен.

Особенности блока питания Парус 12-1П, исп. 2:

  • возможность установки аккумуляторной батареи (АКБ) емкости 7Ач,
  • возможность работы с перегрузкой по току и емкостной нагрузкой до 4700мкФ,
  • два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр,
  • электронная защита:
    • при переполюсовке АКБ,
    • при КЗ,
    • при перегрузке в нагрузке,
    • от глубокого разряда АКБ,
  • автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки,
  • звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ),
  • для блокировки отключения выхода +12В на плате установлен джампер J1,
  • 3 светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Детали

Производитель

I выхода, А

U входа

U выхода

Защита от глубокого разряда АКБ

Отсек под АКБ

Выходы с раздельным питанием

Уличное исполнение

Материал корпуса

Температура эксплуатации

Габаритные размеры

Файлы для скачивания

Инструкция Парус 12-1П, исп. 2 (parus_12_1p2p.pdf, 340 Kb) [Скачать]
