MKV-комплект комплект усилителей Метаком

Описание

MKV-комплект – видеоусилитель, предназначен для использования в системах видеонаблюдения при передаче сигнала от видеокамеры или другого источника стандартного видеосигнала по витой паре проводов на расстояние до 1500 м к потребителю (монитору, пульту, видеомагнитофону и т.д.). Комплект обеспечивает возможность использования свободных витых пар в существующих компьютерных и телефонных линиях связи. Устройства комплекта имеют согласованное входное и выходное сопротивление, что исключает искажение изображения при передаче.

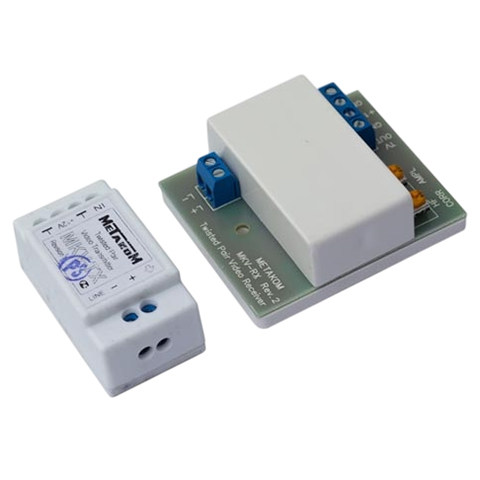

Состав комплекта:

• передатчик MKV-TX;
• приемник MKV-RX.

Питание комплекта осуществляется от нестабилизированных источников постоянного напряжения, причем пульсация напряжения не отражается на качестве сигнала.

Передатчик (симметрирующий усилитель) предназначен для установки в термокожухе видеокамеры или вблизи другого источника видеосигнала. Имеет неразборный пластмассовый корпус. Возможно крепление к плоской поверхности посредством двухсторонней клейкой ленты.

Приемник (десимметрирующий усилитель) предназначен для установки вблизи приемного оборудования. Имеет регулировку усиления и ВЧ-коррекции сигнала. Возможно крепление на стену или другую поверхность двумя шурупами.

Возможна установка устройств комплекта в неотапливаемых помещениях без прямого доступа влаги.

Основные характеристики Метаком MKV-комплект:

• максимальная длина линии передачи: 1500 м;
• амплитуда сигнала в линии передачи: 4 В;
• полоса пропускания: 12 МГц;
• тип входного сигнала: передатчик — стандартный видеосигнал с коаксиального кабеля (1 В / 75 Ω), приемник — дифференциальный сигнал с витой пары (4 В / 100 Ω);
• тип выходного сигнала: передатчик — дифференциальный сигнал для витой пары (4 В / 100 Ω), приемник — стандартный видеосигнал для коаксиального кабеля (1 В / 75 Ω);
• максимальный потребляемый ток: 50 мА;
• габаритные размеры (передатчик): 53×28×23 мм;
• габаритные размеры (приемник): 56×64×24 мм;
• напряжение питания: 12-15 В;
• температура эксплуатации: -30…+40 °C.
