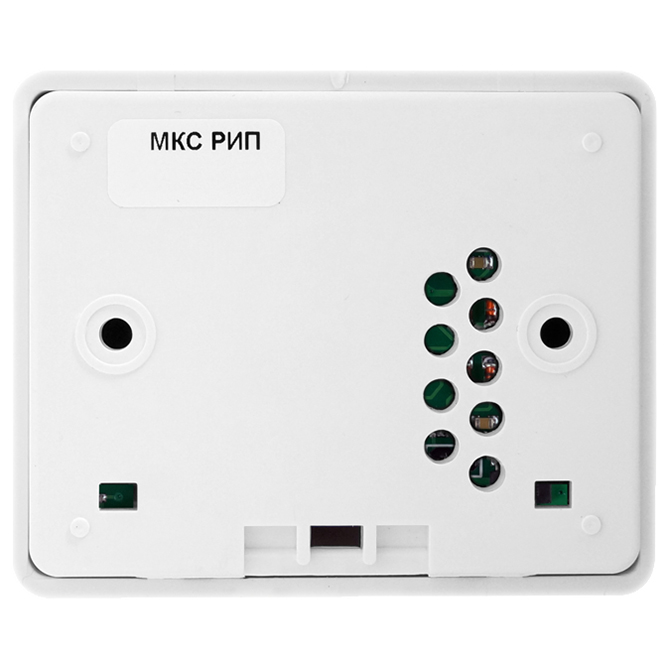

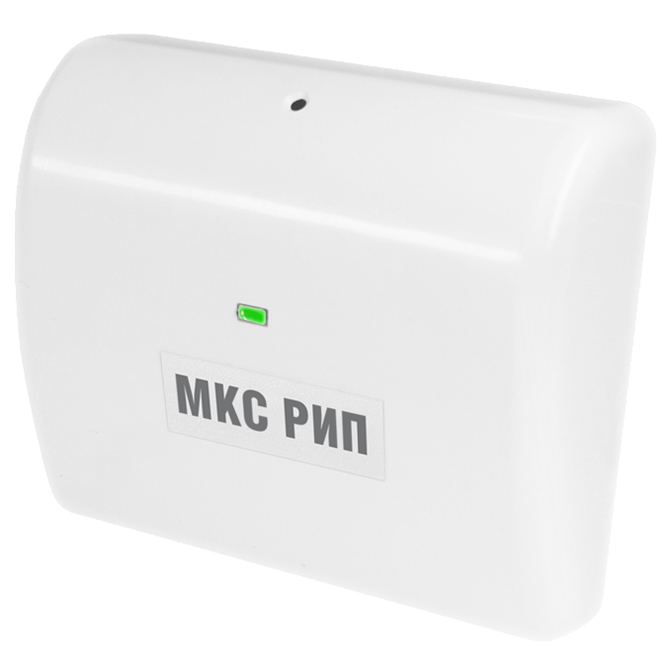

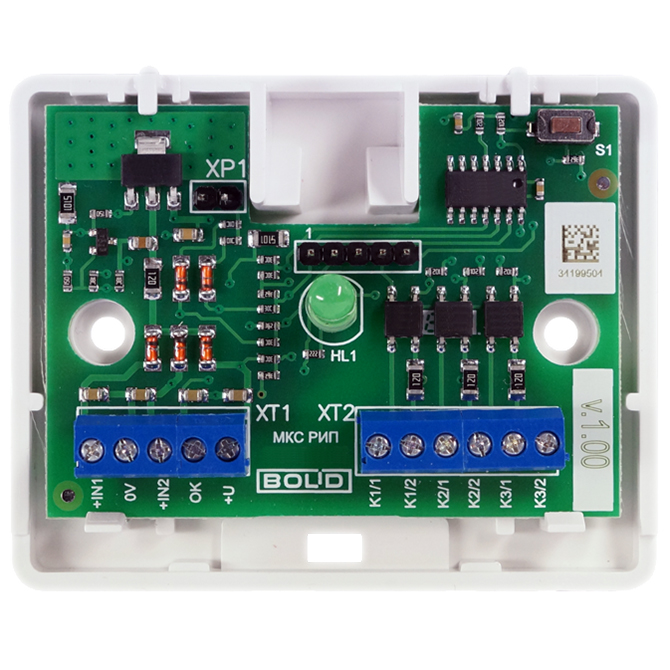

МКС РИП модуль контроля состояния Болид

1045

Артикул: 00000001354 Категории: ,

Описание

МКС РИП – модуль контроля состояния резервированных источников питания, используется для контроля состояний резервированных источников питания РИП-12 и РИП-24. Передаёт извещения на три релейных выхода и световой индикатор.

Реле 1: Контроль выходного напряжения, выходное напряжение в норме замкнуто, выходное напряжение вне допуска разомкнуто.

Реле 2: Контроль состояния аккумулятора (АКБ), напряжение на АКБ в норме замкнуто, напряжение на АКБ вне допуска (не подключена) разомкнуто.

Реле 3: Контроль сетевого напряжения, напряжение в сети в норме замкнуто, работа РИП в резервном режиме разомкнуто.

Переключением джампера происходит выбор источника РИП-12 или РИП-24.

Особенности модуля МКС РИП:

  • контроль состояния резервированных источников питания,
  • передача извещений на три релейных выхода и световой индикатор,
  • выбор переключением джампера источника РИП-12 или РИП-24.

Детали

Производитель

Тип устройства

Файлы для скачивания

Инструкция на МКС РИП (passport_mks-rip.pdf, 492 Kb) [Скачать]
