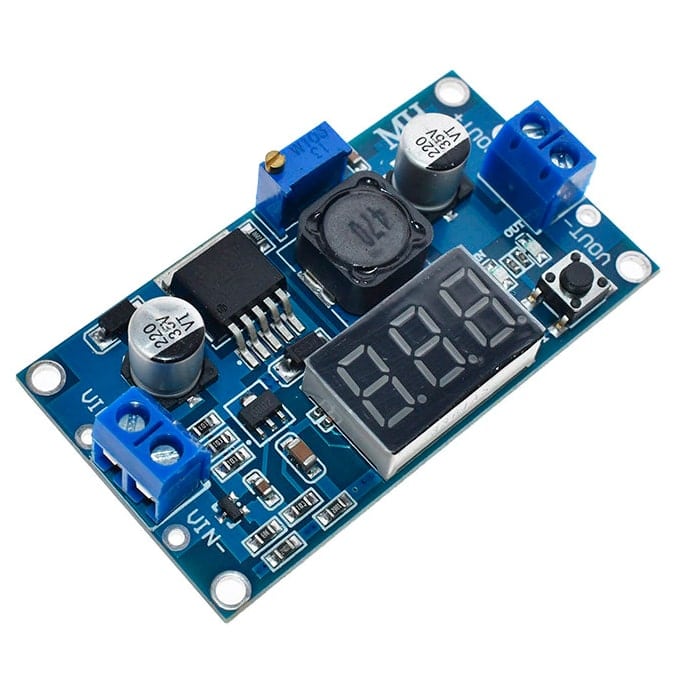

LM2596S (DC-DC) преобразователь напряжения

Описание

LM2596S – импульсный понижающий регулируемый стабилизатор постоянного напряжения. Источник питания может применяться в широком спектре устройств. К безусловным достоинствам относится работа в ощутимом диапазоне входного напряжения. Вместе с большим КПД это дает хорошие результаты при последовательном включении DC-DC LM2596S с химическими источниками тока, солнечными панелями или ветряными генераторами.

Дополнив преобразователь DC-DC LM2596S трансформатором, выпрямителем и фильтром получим блок питания. На входе стабилизатора напряжение должно быть большее выходного минимум на 1.5 В. При потреблении мощности от DC-DC LM2596S более десяти Вт следует применять средства охлаждения.

Предусмотрены крепежные отверстия под винт. Клеммников нет.

Основные характеристики:

• диапазон напряжения на входе 4.5-40В (DC) / на выходе 1.25-37В (DC),
• эффективность преобразования (КПД): до 92%,
• частота переключения 150 кГц,
• выходной ток: номинальный до 1 А, от 1 до 2 А заметно возрастает нагрев, предельный 3 A (требуется дополнительный радиатор).
