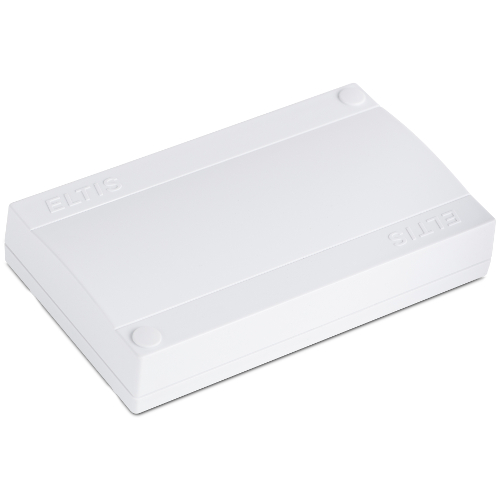

КМ300-4.2 коммутатор блоков вызова Eltis

1890

Описание

КМ300-4.2 — коммутатор блоков вызова для домофонов Eltis серий DP300, DP303, DP305. Предназначен для построения видеодомофонных систем для подъездов (секций) с несколькими входами, для подключения домофонов, установленных на калитках входа на придомовую территорию. Обеспечивает коммутацию 4-х линий управления блоков вызова домофонов к линии управления подъезда, а также управление видеокоммутатором Eltis VC4/1-3. Для увеличения количества подключенных блоков вызова (более 4-х) возможно последовательное подключение коммутаторов 2-го уровня.

Совместим с этажными коммутаторами Eltis КMF-4.1 (6.1), подъездными коммутаторами Eltis KM100-7.2 (7.3, 7.5). Программирование коммутатора производится непосредственно с блока вызова домофона. Питание 15-17В AC или 9-25В DC.

Коммутация — винтовые колодки. Малогабаритный плоский корпус для удобства размещения в нишах слаботочных стояков или боксах. Предусмотрены отверстия для крепления на стену и зажим для DIN-рейки. Планка фиксации кабелей внутри корпуса для предотвращения «выдергивания». Конструкция крышки корпуса позволяет производить опечатывание для выявления несанкционированного вскрытия.

Особенности коммутатора КМ300-4.2:

  • Коммутация 4-х линий управления блоков вызова домофонов,
  • Управление видеокоммутатором Eltis VC4/1-3,
  • Совместим с Eltis КMF-4.1 (6.1), Eltis KM100-7.2 (7.3, 7.5),
  • Питание 15-17В AC или 9-25В DC,
  • Отверстия для крепления на стену, зажим для DIN-рейки.

Детали

Производитель

Габаритные размеры

Количество абонентов

Потребляемый ток

Температура эксплуатации

Тип устройства

Файлы для скачивания

Инструкция КМ300-4.2 (rukovodstvo-eltis-km300-4_1.pdf, 492 Kb) [Скачать]
