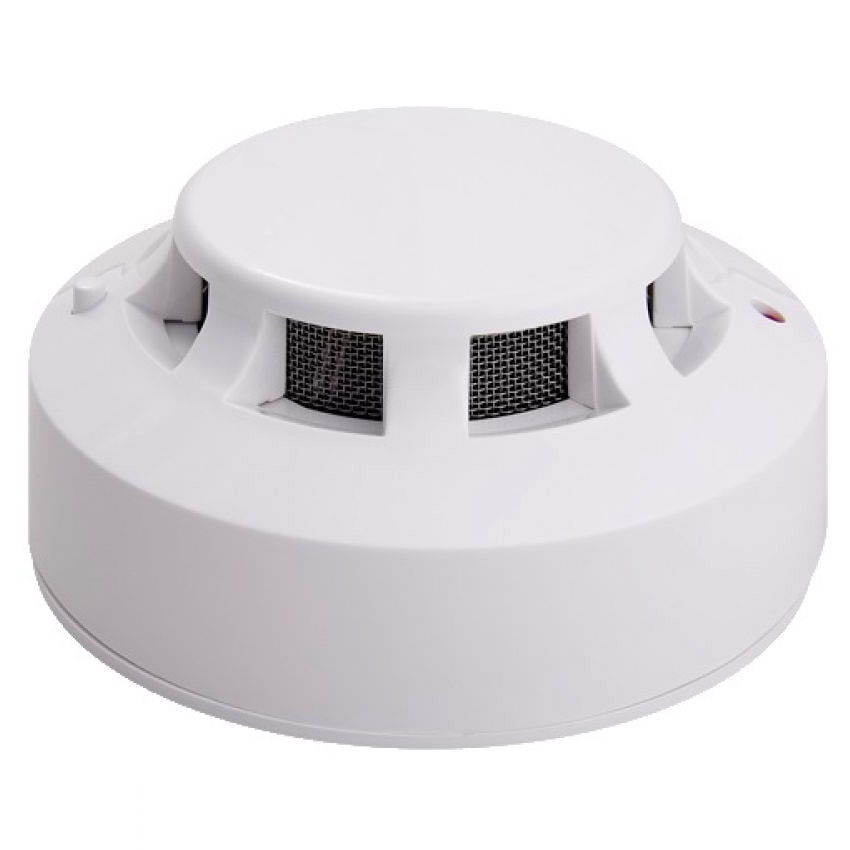

ИП212-54Р1 (ДИП-54Р1) дымовой извещатель ИВС

Описание

ИП212-54Р1 (ДИП-54Р1) – малогабаритный четырехпроводный пожарный дымовой извещатель. Предназначен для обнаружения возгораний, сопровождающихся появлением дыма, и передачи тревожного сообщения ‘Пожар’ приемно-контрольным приборам по четырехпроводным шлейфам. Сигнал срабатывания формируется в виде размыкания сигнальной линии (зоны) четырехпроводного шлейфа.

Для проверки работоспособности на лицевой стороне корпуса расположена кнопка, при нажатии на которую, подпружиненный рычаг перемещается в обнаружительную зону оптической камеры, тем самым, вызывая срабатывание извещателя.

Сетка, закрывающая оптическую систему, наряду с защитой от проникновения в чувствительную зону насекомых, выполняет роль электрического экрана, соединенного с общим проводом схемы извещателя. Штатная розетка имеет монтажную крышку, обеспечивающую защиту контактных соединений, платы и оптической системы от протечек воды и позволяет осуществить монтаж извещателя в шлейф сигнализации посредством стандартных клеммных колодок.

Извещатель комплектуется модифицированной розеткой с разрывными контактами «4» и «4’», обеспечивающими контроль наличия извещателя в розетке (в случае его изъятия эти контакты размыкаются).
