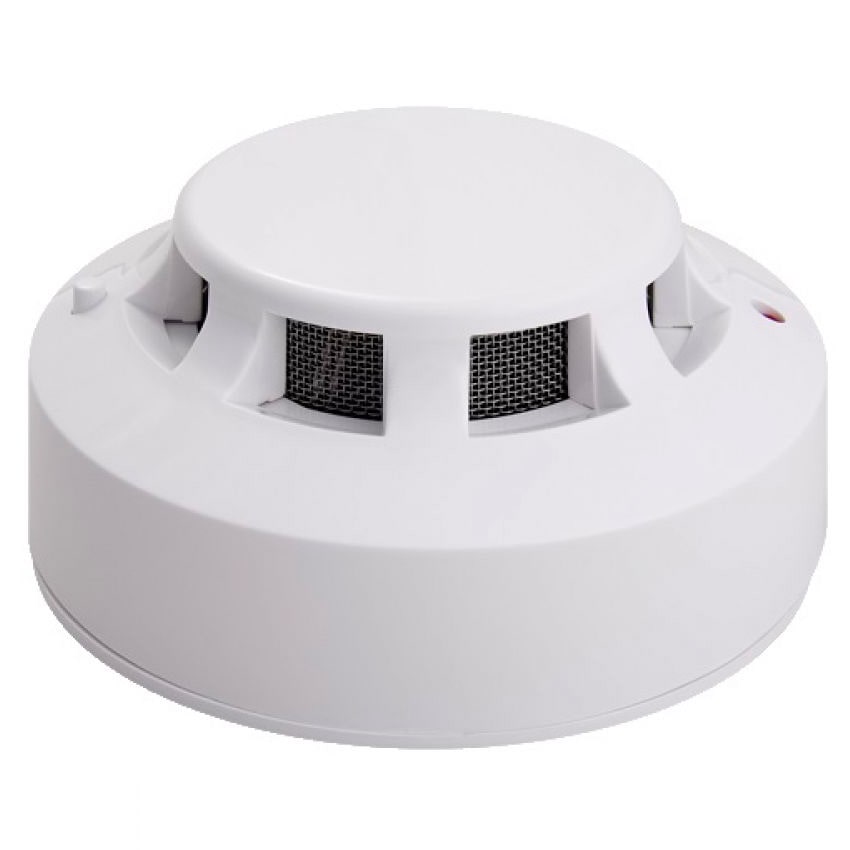

ИП212-44СВ (ДИП-44СВ) дымовой извещатель ИВС

Описание

ИП212-44СВ (ДИП-44СВ) – двухпроводный пожарный дымовой извещатель с фиксированным током срабатывания. Предназначен для применения с ППК, работающими в режиме с двухуровневым сигналом «Пожар» и требующими от пожарных извещателей при срабатывании формировать сигнал в виде увеличения тока потребления до фиксированного значения 7.5 мА.

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой.

Для проверки работоспособности между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

Основные характеристики ИВС ИП212-44СВ:

• наличие ограничителя тока на 7.5 мА в выходной цепи;
• максимально-допустимая защищаемая площадь одним извещателем: 85 м2;
• максимально допустимая освещенность в месте установки: 12000 лк;
• инерционность срабатывания от встроенного устройства проверки: не более 5 секунд;
• средний срок службы: не менее 10 лет;
• габаритные размеры: d100×50 мм;
• вес 200 г.
