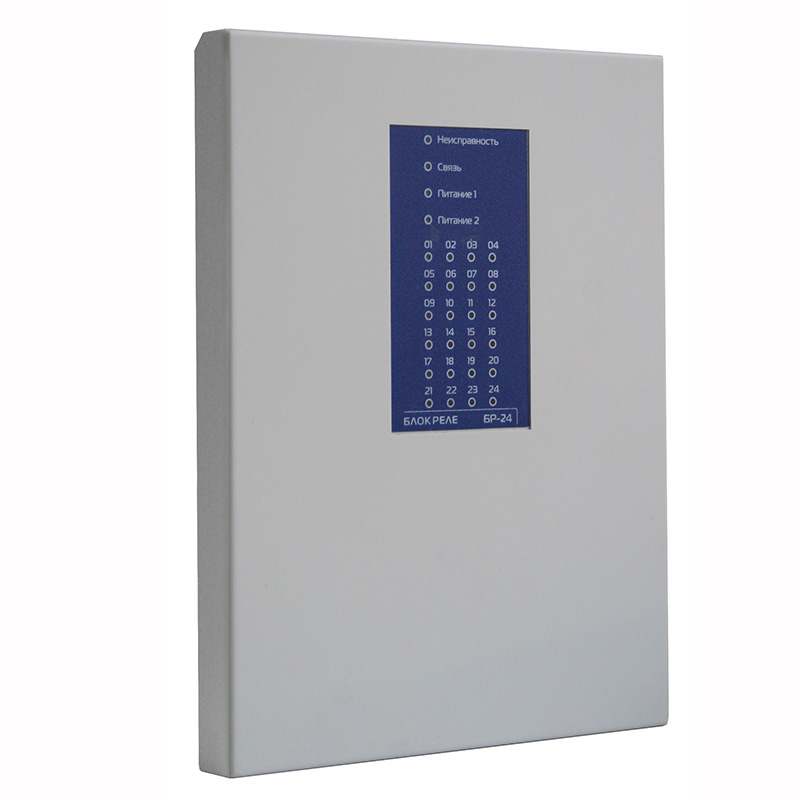

БР-24 блок реле Сибирский Арсенал

Описание

БР-24 – внешний блок реле ПЦН, является компонентом приборов Гранит-16 и Гранит-24 и содержит 24 электромагнитных реле, каждое из которых является каналом коммутации (КК) прибора.

Каждый канал коммутации, согласно командам прибора, формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта. КК могут включаться по состоянию зоны либо по состоянию прибора. Каждому КК присвоено по очереди одно реле блока, в том порядке, как блоки реле были зарегистрированы в памяти прибора.

Основные характеристики Сибирский Арсенал БР-24:

• тип коммуникации с приборами: RS-485;
• количество линий коммуникации: 2;
• количество реле (каналов коммутации): 24;
• переменное напряжение коммутации: 240 В;
• постоянное напряжение коммутации: 30 В;
• ток коммутации: 10 А;
• питание: 10-15 В;
• количество вводов питания 12 В: 2;
• класс защиты: IP30;
• размер: 250×210,6×80 мм;
• масса: 1,3 кг;
• температура эксплуатации: -30…+50 °C.
