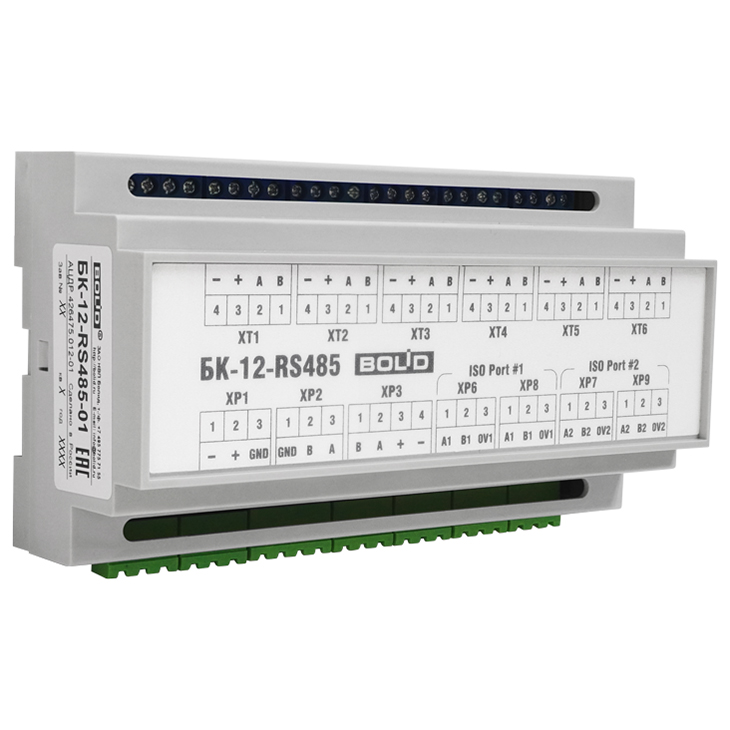

БК-12-RS485-01 блок коммутации Болид

Описание

БК-12-RS485-01 – блок коммутации, предназначен для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.

БК рассчитан на совместное использование с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями:

• две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса);
• одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства;
• 7 выходов для подключения к приборам внутреннего интерфейса RS-485.

Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный).

Основные характеристики Болид БК-12-RS485-01:

• входное напряжение питания: 10-14 В;
• количество выходов для подключения питания приборов: 7;
• макс. ток по одному выходу: 0.65 А;
• собственный ток потребления (без учета подключенных приборов): не более 150 мА;
• количество выходов для подключения внутреннего интерфейса RS-485 для приборов: 7;
• длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства: не более 10 м;
• количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485: 2;
• длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с: 3000 м;

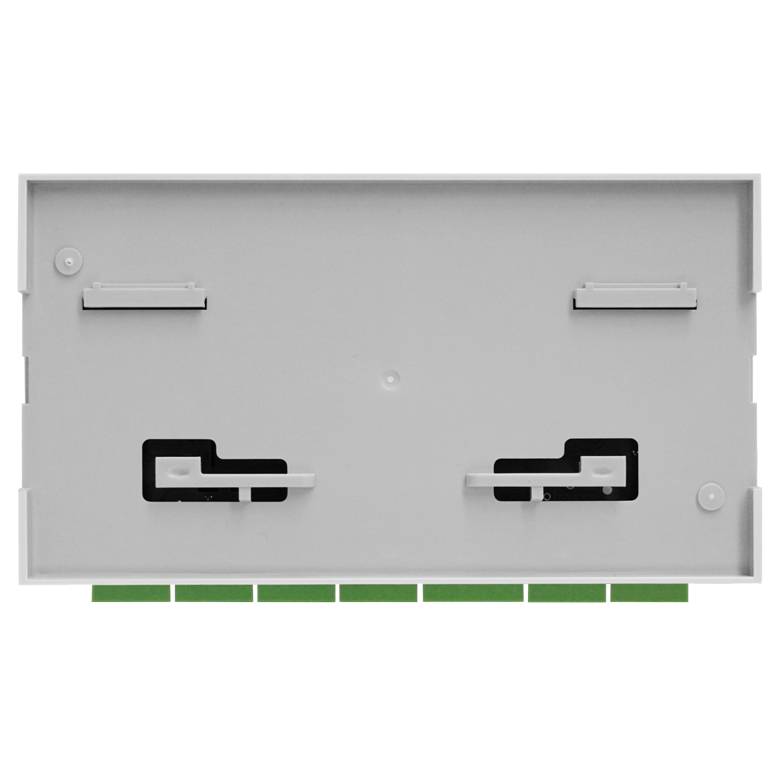

• тип монтажа: на DIN-рейку;
• размеры: 156×86×58 мм;
• масса: 200 г;
• температура эксплуатации: -30…+50°C.
